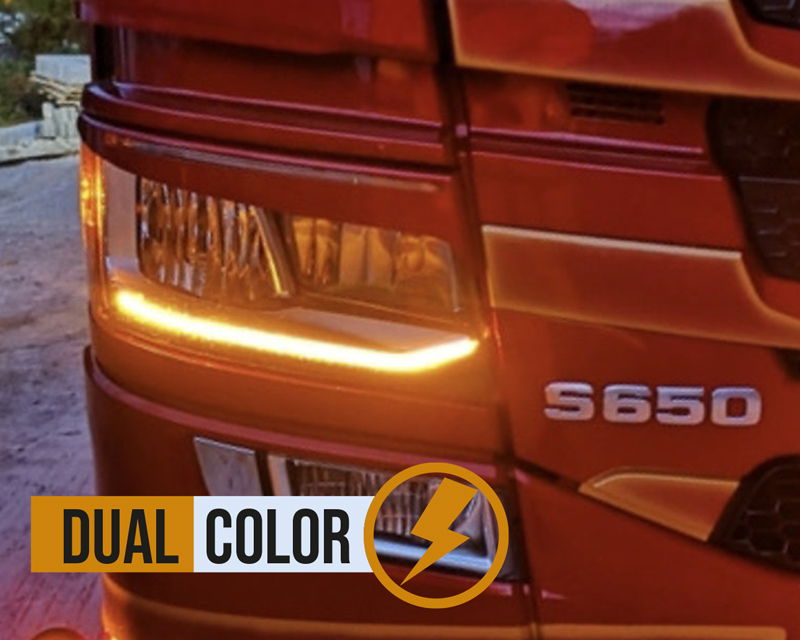

Complete dagrijverlichting ombouwset voor Scania NGS-serie met LED-koplampen.
Met deze kit heb je de mogelijkheid om te schakelen tussen zenon wit licht , amber licht of oranje flitser.
Dit product is niet ECE-goedgekeurd.
Montage instructies.
Let op! We raden aan om deze ombouwset door een profeesionel te laten installeren ivm met het hercoderen van de DRL.

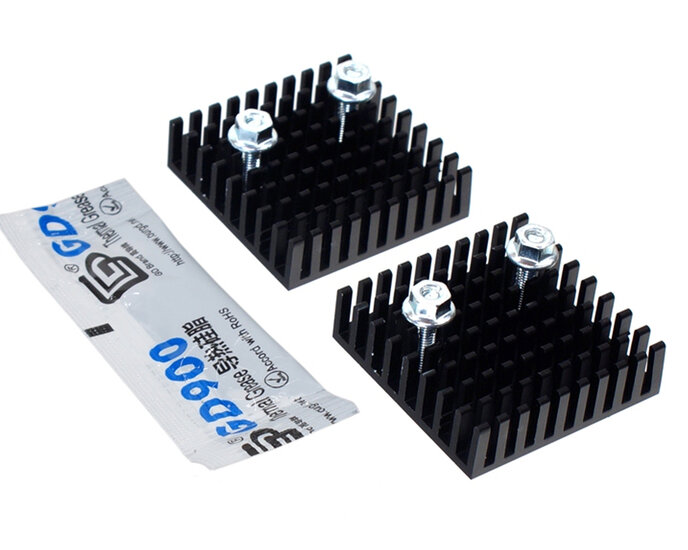

Inbegrepen:
2 printplaten voor links / rechts
2 x koellichamen voor originele emitters
Bouten, moeren en ringen voor montage
Koelpasta
Allereerst moet de truck door een Scania garage worden gecodeerd, zodat de DRL de hele tijd op lage helderheid ingesteld staat . Als dit niet wordt gedaan, loopt u het risico dat de printplaten na verloop van tijd te verbranden.
Voor de codering:
SPD3 -> "Dagrijverlichting instellingen" en kies -> "Geen dagrijverlichting"

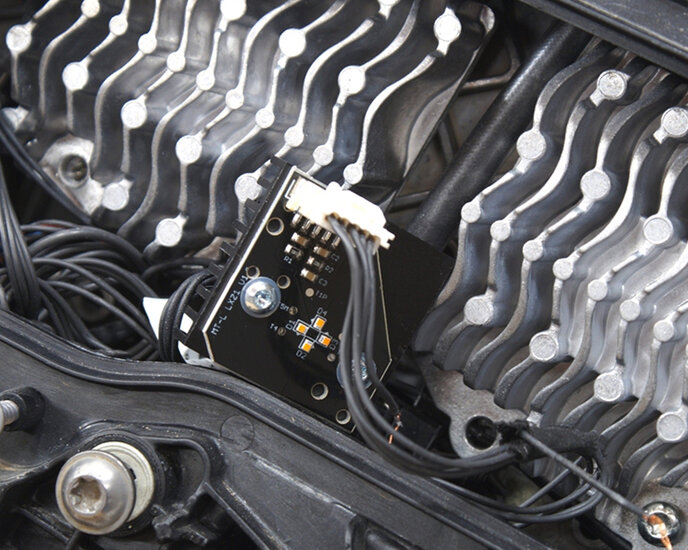

Verwijder de originele printplaat uit het koellichaam in de koplampen. Plaats de originele printplaat op de meegeleverde koellichamen met behulp van de meegeleverde bouten en moeren. Denk aan het aanbrengen van de koelpasta tussen printplaat en koellichaam!
Verplaats connector en kabel, naar het midden van de koplamp (achter grote plastic kap). Sluit de originele set opnieuw aan. Plaats de set zo dat deze niet te veel in de koplamp schijnt, en zodat de LED's niets raken. Zet deze vast met kabelbinders.
Monteer de tweekleurige printplaat op het originele koellichaam. Denk aan het aanbrengen van de koelpasta, Knip de kabel op een geschikte plaats door en leid deze door een kabelwartel of iets dergelijks aan de buitenkant van de lamp. Dit kan door bijvoorbeeld door grote kunststof kap. Splits de juiste draden terug in de lamp.
Sluit de M8-connector aan op de controller.
Groen: Aarde (-)
Bruin: Plus (+)
Geel: Geel DRL
Grijs: flits
Wit: lage helderheid
SCANIA ORIGINAL INFO
