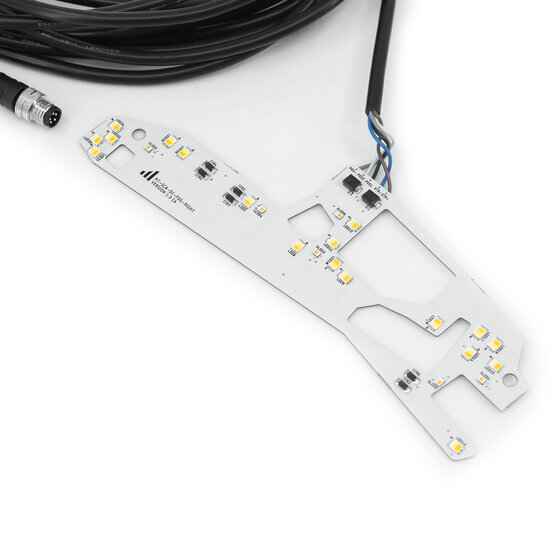

De diodeboards met 18 felle LED's zijn speciaal ontwikkeld voor de originele Scania LED-mistlampen.
De led's verlichten de hele reflector van de mistlampen. Het licht is niet verblindend en werkt als positielicht. Door het slimme ontwerp kunt u de functie van de mistlamp volledig behouden.

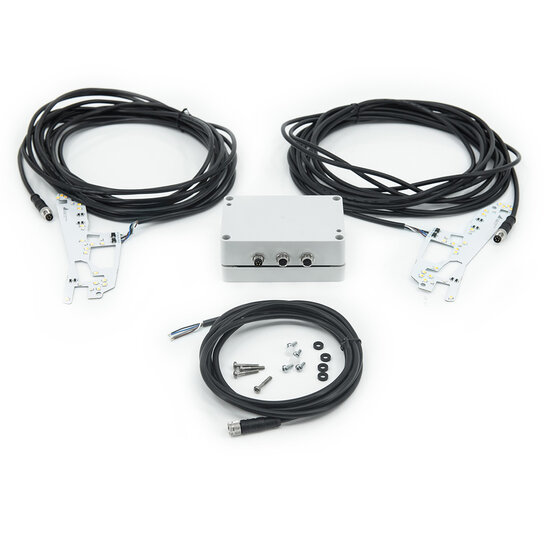

Het diodebord wordt bovenop de bestaande plaat voor de mistlamp geplaatst. Schroeven en afstandhouders zijn inbegrepen en zijn vereist voor montage. Er zit 3 meter draad bij.

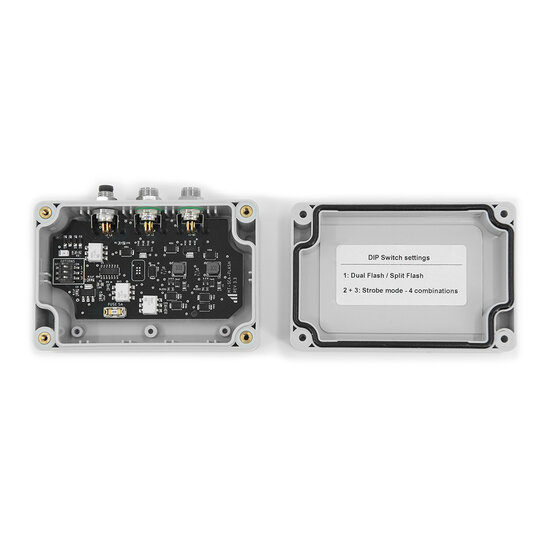

Op het diodeboard zit 6 meter kabel met M8 connectoren, die aangesloten kan worden op de meegeleverde controller. De controller beheert de twee kleuren en schakelt ze automatisch uit wanneer u het stroboscooplicht inschakelt. De controller zelf heeft 3 meter draad. De kabel heeft 4 draden:

Groen = Minus
Wit = Plus voor wit positielicht
Geel = Plus voor geel positielicht
Bruin  = Plus voor stroboscoopllicht

Als het nodig is om de kabels met M8-connectoren bij montage door te knippen, zorg er dan voor dat u het geheel weer waterdicht maakt en sluit de draden aan op de juiste kleuren.

- Montage
Verwijder alle schroeven van de bovenkant van de lamp

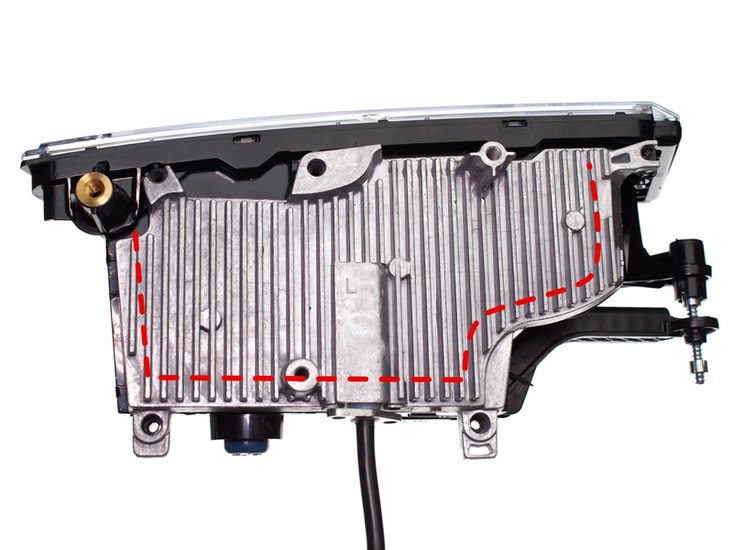

Het koellichaam is op de lamp gelijmd, dus je moet het langs de rand snijden met een hobbymes. Zie de foto van het koellichaam van bovenaf, waar het is gemarkeerd met een rode stippellijn waar je moet knippen. Breek de lamp uit elkaar, bijv. gebruik twee platte schroevendraaiers om de lijm uit elkaar te laten scheuren.

Verwijder zoveel mogelijk originele lijm.

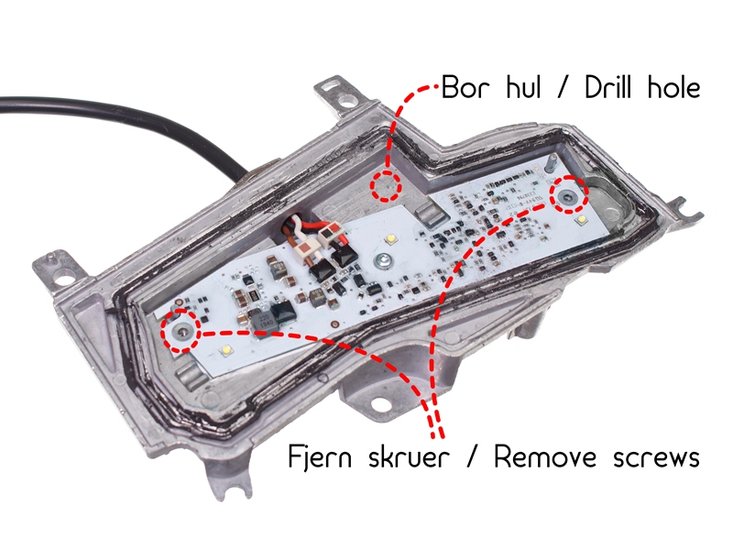

Boor een gat in de lamp zoals aangegeven. Het is een voordeel om tussen twee koelribben te boren, omdat dit het verlijmen van de draad vergemakkelijkt. Voer de kabel van de zender door. Zorg ervoor dat u de kabelmantel niet verpest. Het kan een voordeel zijn om het gat eerst te verzinken. Zorg ervoor dat u het gat opnieuw afdicht.

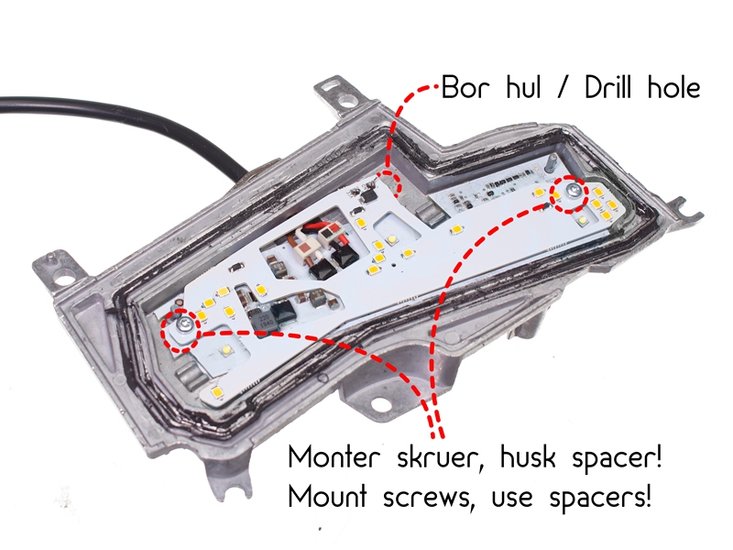

Verwijder de twee buitenste schroeven van de originele zender en plaats de twee afstandhouders over de gaten. Plaats de nieuwe zender bovenop de bestaande, met de LED's naar buiten gericht. De zender wordt vastgezet met de meegeleverde M4x8mm schroeven. De lamp wordt weer in elkaar gelijmd en geschroefd.

Sluit de lamp aan, bijv. naar het bestaande positielicht.

Het is belangrijk om de meegeleverde schroeven en afstandhouders te gebruiken, omdat u anders het risico loopt de emitter te breken.
