Productomschrijving

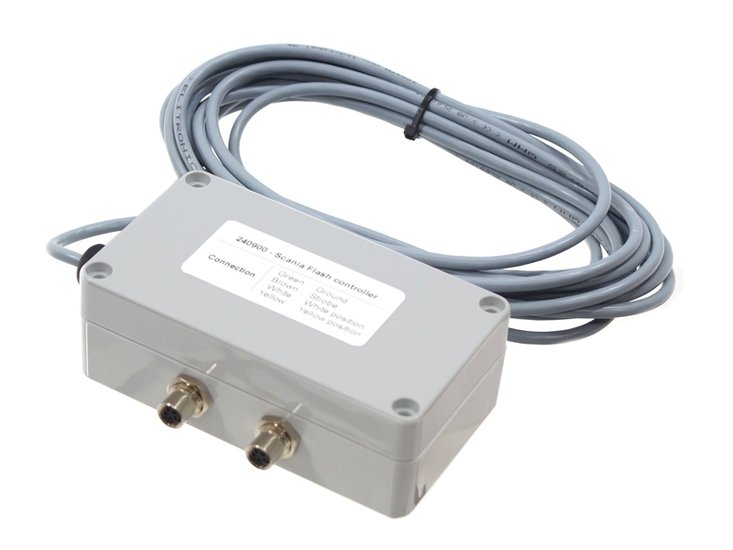

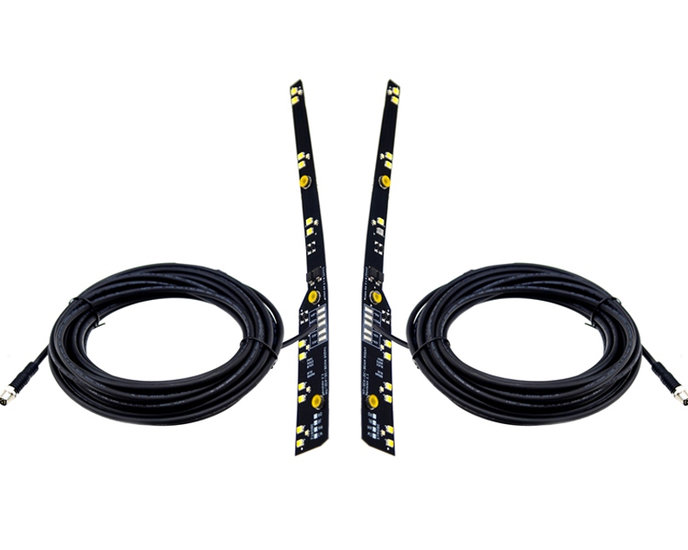

Er zit een snoer van 6 meter aan het lichtbord met M8 connectoren die aansluiten op de meegeleverde controller. De controller regelt de twee kleuren en schakelt automatisch het positielicht uit wanneer je het stroboscooplicht inschakelt. De controller heeft een kabel van 3 meter. De kabel heeft 4 draden:
Groen = Minus
Xenon - Wit = Plus voor wit positielicht
Geel = Plus voor geel positielicht
Bruin = Plus voor stroboscoopllicht
Wanneer het nodig is om de kabels met M8-connectoren tijdens de installatie door te knippen, is het dus belangrijk dat deze verbinding waterdicht wordt aangesloten en dat de kleuren van de draden weer goed worden aangesloten.
Montage:
De lichtbron is niet eenvoudig te monteren en vereist uiterste zorg bij het openen van de lamp. Als u het niet zeker weet, raadpleeg dan een professional!
De koelplaat moet als een schroef worden verwijderd, vastgeklikt en gelijmd. Aan de binnenkant van de lamp zit een dunne flex print, die je makkelijk doorknipt. Voorkom dat het lemmet van het mes te ver naar binnen komt.
Wanneer het koellichaam is verwijderd, moet de lichtbron in de bovenzijde van de lamp worden gemonteerd door twee gaten te boren waardoor de printplaat vervolgens wordt geschroefd. Hiervoor wordt een boorsjabloon meegeleverd.
Ten slotte moet je heel voorzichtig zijn bij het weer sluiten van de lamp, om te voorkomen dat er water en vocht in de lamp komt.
Probleemoplossing:
Voordat je start
Controleer of alle onderdelen correct zijn aangesloten en of alle pluggen volledig zijn vastgeschroefd.
!! Je mag de LED-printplaat nooit rechtstreeks op 24V aansluiten, want zonder controller zal de stobelight uitbranden.
Vaststellen waar de fout zit:
Als een van de slechts 1 van de LED-printplaten werkt, probeer dan de uitgangen van de controller om te wisselen om te controleren of de fout bij de print of de controller zit.
Controller werkt niet:
Controleer de zekering in de controller.
LED-Printplaat werkt niet:
Controleer of alle draden zijn aangesloten op de zender.
Positielicht werkt niet:
Controleer alle draden. Als alle LED's op het positielicht niet werken, zou het de stroomtoevoer naar het bord moeten zijn die uitvalt.
Als er slechts enkele LED's niet werken, is de printplaat defect.
Stroboscoop werkt niet:
Controleer alle draden. Als de andere zender werkt, probeer dan de defecte zender op de andere uitgang aan te sluiten. Als de flitser nog steeds niet werkt, is de zender defect.
Groen = Minus
Xenon - Wit = Plus voor wit positielicht
Geel = Plus voor geel positielicht
Bruin = Plus voor stroboscoopllicht
Wanneer het nodig is om de kabels met M8-connectoren tijdens de installatie door te knippen, is het dus belangrijk dat deze verbinding waterdicht wordt aangesloten en dat de kleuren van de draden weer goed worden aangesloten.
Montage:
De lichtbron is niet eenvoudig te monteren en vereist uiterste zorg bij het openen van de lamp. Als u het niet zeker weet, raadpleeg dan een professional!
De koelplaat moet als een schroef worden verwijderd, vastgeklikt en gelijmd. Aan de binnenkant van de lamp zit een dunne flex print, die je makkelijk doorknipt. Voorkom dat het lemmet van het mes te ver naar binnen komt.
Wanneer het koellichaam is verwijderd, moet de lichtbron in de bovenzijde van de lamp worden gemonteerd door twee gaten te boren waardoor de printplaat vervolgens wordt geschroefd. Hiervoor wordt een boorsjabloon meegeleverd.
Ten slotte moet je heel voorzichtig zijn bij het weer sluiten van de lamp, om te voorkomen dat er water en vocht in de lamp komt.
Probleemoplossing:
Voordat je start
Controleer of alle onderdelen correct zijn aangesloten en of alle pluggen volledig zijn vastgeschroefd.
!! Je mag de LED-printplaat nooit rechtstreeks op 24V aansluiten, want zonder controller zal de stobelight uitbranden.
Vaststellen waar de fout zit:
Als een van de slechts 1 van de LED-printplaten werkt, probeer dan de uitgangen van de controller om te wisselen om te controleren of de fout bij de print of de controller zit.
Controller werkt niet:
Controleer de zekering in de controller.
LED-Printplaat werkt niet:
Controleer of alle draden zijn aangesloten op de zender.
Positielicht werkt niet:
Controleer alle draden. Als alle LED's op het positielicht niet werken, zou het de stroomtoevoer naar het bord moeten zijn die uitvalt.
Als er slechts enkele LED's niet werken, is de printplaat defect.
Stroboscoop werkt niet:
Controleer alle draden. Als de andere zender werkt, probeer dan de defecte zender op de andere uitgang aan te sluiten. Als de flitser nog steeds niet werkt, is de zender defect.
